RTI Integration Designer 11: Prozessor ändern

Geändert am Do, 2 Okt um 6:19 NACHMITTAGS

Die Screenshots für diese Anleitung wurden mit RTI Integration Designer Version 11.11 erstellt. Wenn Sie eine andere Version 11 oder höher verwenden, kann das Erscheinungsbild davon abweichen, das prinzipielle Vorgehen bleibt jedoch gleich. Diese Anleitung gilt jedoch nicht für RTI Integration Designer vor Version 11.

In der RTI Projektdatei muss der passende Prozessor ausgewählt sein. Dieser muss mit dem in der INNOXEL Anlage tatsächlich verbauten Prozessor übereinstimmen. Den Prozessor ändern Sie im RTI Projekt wie folgt.

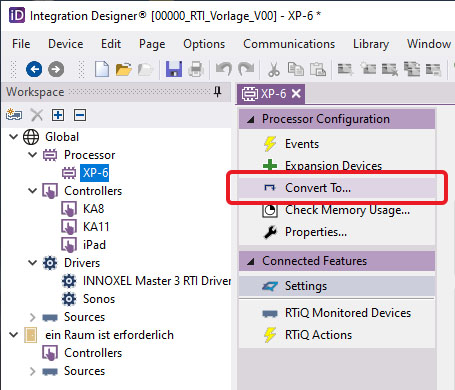

Selektieren Sie den Prozessor im Projektbaum mit der linken Maustaste. Anschliessend klicken Sie im Bereich «Processor Configuration» auf den Menupunkt «Convert To…»:

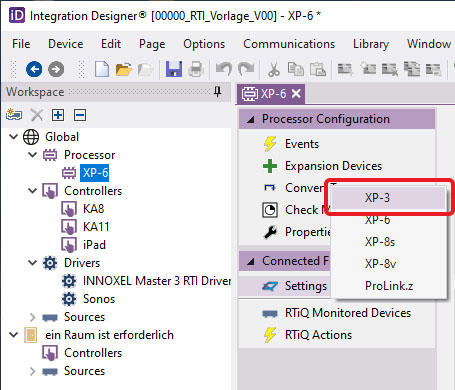

Jetzt können Sie im Pop-Up-Menu den gewünschten Prozessor auswählen:

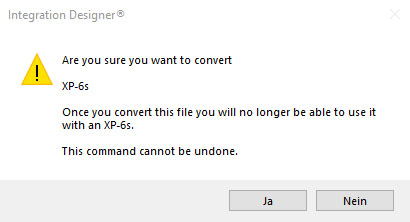

Sie erhalten eine Warnmeldung. Wenn Sie sicher sind, dass Sie richtig ausgewählt haben, können Sie diese mit «Ja» bestätigen:

Wenn Sie jetzt im Projektbaum den Mauszeiger über den Prozessor fahren, wird Ihnen ein Infofenster mit der neue Typenbezeichnung angezeigt. Im der Projektbaum ist der Prozessor jedoch immer noch mit der alten Typenbezeichnung beschriftet.

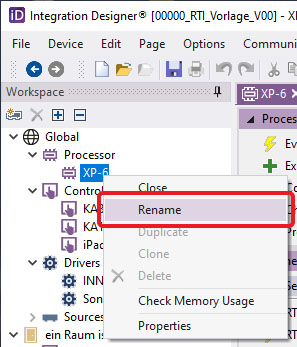

Um dies zu ändern, klicken Sie mit der rechten Maustaste auf den Prozessor und wählen im Pop-Up-Menu «Rename». Geben Sie anschliessend im Textfeld die neue Typenbezeichnung ein:

Jetzt wird der Prozessor im Projektbaum korrekt angezeigt:
